کانکتور PH چهار پین سیمدار 2.0mm نری تکسر – JST PH چهار پین با سیم ۲۵ سانتیمتری آماده
مقدمه: چرا کانکتور JST PH 2.0mm همچنان محبوبترین کانکتور کوچک در پروژههای الکترونیک است؟
کانکتورهای سری JST PH با فاصله ۲ میلیمتر از سال ۱۹۹۸ تا امروز به دلیل اندازه فوقالعاده کوچک، قفل مطمئن، جریان قابل قبول (تا ۲ آمپر در هر پین) و قیمت بسیار پایین، استاندارد طلایی برای اتصالات داخلی در باتریهای لیتیوم، ماژولهای شارژ، درایورهای LED، سنسورها و پروژههای رباتیک و آردوینو محسوب میشوند. نسخه ۴ پین سیمدار نری تکسر دقیقاً همان چیزی است که برای اتصال مستقیم به بردهای آماده (مثل TP4056) نیاز دارید.
توضیح پیشگفتاری کانکتور PH 4 پین نری سیمدار

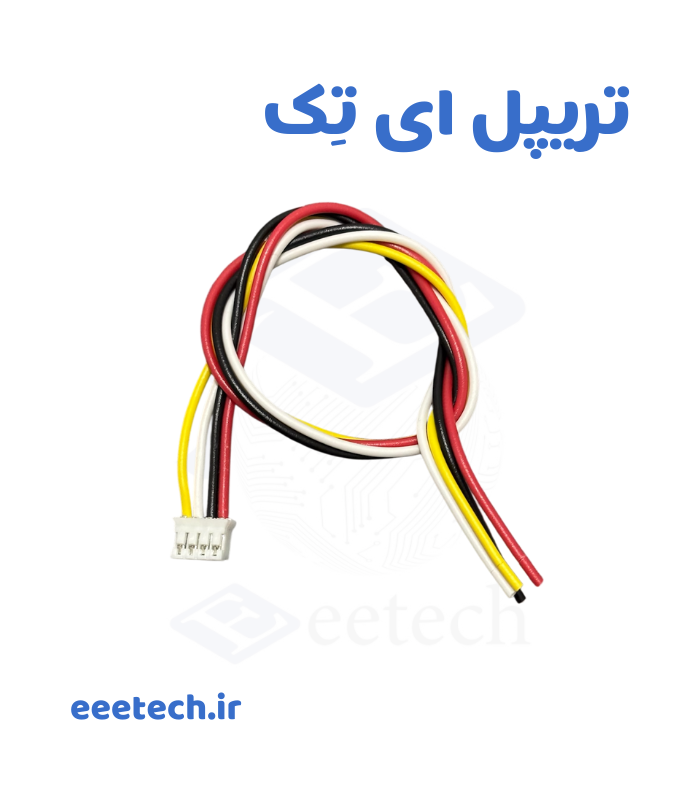

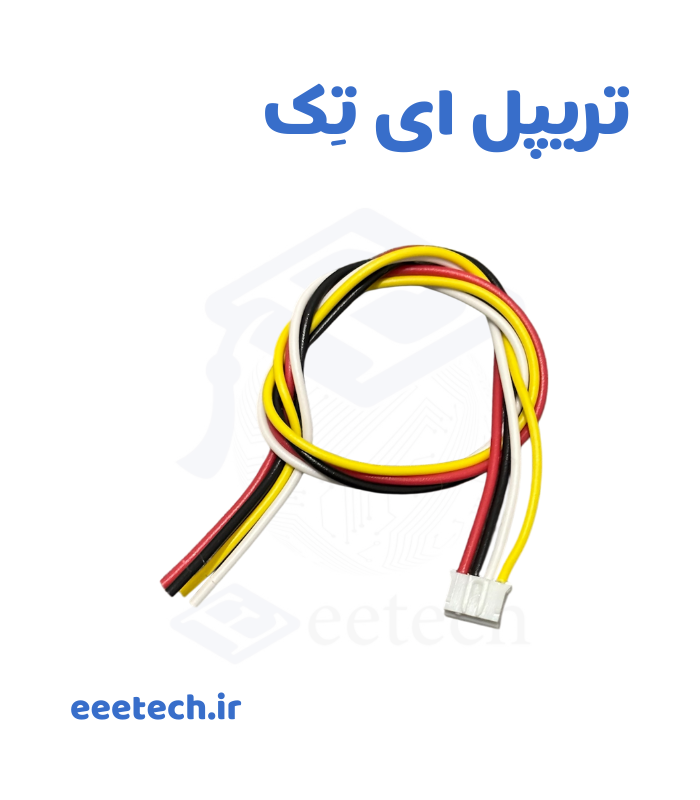

این محصول شامل یک عدد هوزینگ نری (Male Housing) + چهار عدد پین crimped شده + چهار رشته سیم AWG26 سیلیکونی نرم به طول ۲۵ سانتیمتر (رنگها: قرمز – مشکی – سفید – زرد یا سبز) است که از کارخانه کاملاً crimped و آماده استفاده هستند. تمامی قطعات ۱۰۰٪ اورجینال JST ژاپن یا تولید تحت لیسانس تایوان میباشند. این نسخه فقط قسمت نری (سیمدار) است و برای جفت شدن با هدر مادگی روی برد طراحی شده است.
ویژگیهای کلیدی
- فاصله پینها: دقیقاً ۲.۰ میلیمتر
- تعداد پین: ۴ پین (قابل استفاده ۲، ۳ یا ۴ پین)
- جریان مجاز هر پین: ۲ آمپر (حداکثر ۳ آمپر کوتاهمدت)
- ولتاژ مجاز: تا ۱۰۰ ولت AC/DC
- سیم: AWG26 سیلیکونی نرم، طول ۲۵۰ میلیمتر ±۵mm
- قفل مکانیکی مطمئن با صدای کلیک
- دمای کاری: −۲۵ تا +۸۵ درجه سانتیگراد
- فقط قسمت نری (Male) با سیم – برای اتصال به بردهای دارای هدر مادگی
مشخصات و بررسی تخصصی
سری PH کوچکترین کانکتور قفلدار JST است. بدنه از نایلون ۶۶ UL94V-0 (ضد آتش) و پینها از فسفر برنز با روکش قلع ساخته شدهاند. نیروی نگهداری قفل بیش از ۸ نیوتن است و حتی در لرزش شدید جدا نمیشود. مقاومت تماسی کمتر از ۱۰ میلیاهم و مقاومت عایقی بیش از ۱۰۰۰ مگااهم تضمینکننده عملکرد طولانیمدت است.
| پارامتر | مقدار | توضیحات |
|---|---|---|
| سری | JST PH | استاندارد جهانی |
| فاصله پین | ۲.۰ میلیمتر | دقیق |
| جریان نامی | ۲ آمپر | هر پین |
| جریان لحظهای | ۳ آمپر | کمتر از ۱۰ ثانیه |
| ولتاژ کاری | ۱۰۰ ولت | AC/DC |
| جنس بدنه | نایلون ۶۶ UL94V-0 | ضد آتش |
| جنس پین | فسفر برنز + قلع | مقاومت تماسی <10mΩ |
| طول سیم | ۲۵۰ میلیمتر | AWG26 سیلیکونی |
| نوع | نری تکسر | سیمدار، بدون مادگی |
مزایا و معایب
مزایا
- کوچکترین کانکتور قفلدار موجود
- سیم ۲۵ سانتیمتری آماده – بدون نیاز به پرس یا لحیم
- کیفیت اورجینال JST با عمر مکانیکی بیش از ۳۰ بار
- اتصال مستقیم به ماژولهای TP4056، BMS و درایورها
معایب
- فقط قسمت نری (اگر نیاز به مادگی دارید جداگانه تهیه کنید)
- جریان محدود به ۲ آمپر در هر پین
- سیم AWG26 برای جریان بالای ۱.۵ آمپر طولانی گرم میشود
چند نمونه مدار واقعی برای کاربرد کانکتور PH 4 پین نری
- اتصال باتری لیتیوم به ماژول TP4056: قرمز=B+، مشکی=B-، سفید/زرد=NTC یا بالانس
- اتصال باتری لیپو به فلایت کنترلر: ۴ پین برای ولتاژ، بالانس و دما
- درایور LED با دیمر: ورودی ۱۲ ولت + PWM + زمین
- سنسور دما/رطوبت به آردوینو: VCC – GND – Data – پین آزاد
پاسخ به سؤالات ذهنی کاربر
این کانکتور دقیقاً چی هست؟ کانکتور JST PH 2.0mm نری تکسر با ۴ سیم ۲۵ سانتیمتری آماده که مستقیم به هدر مادگی روی برد وصل میشود.
چه مشکلی از من حل میکند؟ مشکل لحیمکاری در فضای کوچک و اتصالات شل را برای همیشه حل میکند.
به چه دردی میخورد؟ اتصال باتری لیتیوم/لیپو، ماژول شارژ، درایور LED، سنسورها و هر چیزی که هدر PH مادگی دارد.
چرا باید براش هزینه کنم؟ چون یک بار میخرید و تا آخر عمر پروژههایتان از آن استفاده میکنید – قفل مطمئن، جدا نمیشود، کیفیت اورجینال.
دستورالعمل کامل نحوه استفاده (مبتدی تا حرفهای)
مبتدی:
- سیمها را طبق رنگ به باتری یا قطعه وصل کنید (قرمز مثبت، مشکی منفی).
- کانکتور نری را به هدر مادگی روی برد فشار دهید تا صدای کلیک بدهد.
- برای جدا کردن، دو طرف کانکتور را فشار دهید و بیرون بکشید.
حرفهای:
- برای جریان بالای ۱.۵ آمپر، دو پین مثبت و دو پین منفی را موازی کنید.
- برای طول بیشتر، سیم را با هویه و قلع به AWG22 ارتقا دهید.
- برای ضدآب کردن، پس از اتصال از چسب حرارتی یا شرینک استفاده کنید.
دستورالعمل کامل عیبیابی
مبتدی:
- اتصال قطع است → کانکتور را کامل فشار دهید تا کلیک بدهد.
- سیم قطع شده → با مولتیمتر پیوستگی را چک کنید.
حرفهای:
- مقاومت تماسی بالا → پینها را با الکل ایزوپروپیل تمیز کنید.
- جدا شدن مکرر → قفل پلاستیکی آسیب دیده → کانکتور را تعویض کنید.
- گرم شدن سیم → جریان را کاهش دهید یا سیم ضخیمتر ببندید.
جمعبندی نهایی
کانکتور PH 4 پین نری سیمدار 25 سانتیمتری 2.0mm بهترین و پرکاربردترین راهحل برای اتصالات سریع، کوچک و مطمئن در پروژههای الکترونیک است. کیفیت اورجینال JST، طول سیم مناسب و اتصال قفلدار آن را به انتخاب اول حرفهایها و مبتدیان تبدیل کرده است.
Introduction: Why JST PH 2.0mm Remains the Most Popular Mini Connector
JST PH series with 2.0 mm pitch has been the gold standard since 1998 due to tiny size, reliable locking, 2 A rating, and extremely low cost.
Pre-Introductory Description
This is a single-ended male 4-pin JST PH 2.0 mm connector with 25 cm pre-crimped AWG26 silicone wires (red-black-white-yellow/green). Genuine JST parts, ready to plug into female headers on TP4056, BMS, drivers, etc.
Key Features
- Pitch: 2.00 mm
- Current: 2 A per pin (3 A short-term)
- Wire: AWG26 silicone, 250 mm
- Male side only (plug side)
- Positive locking with click
Advantages & Disadvantages
Advantages
- Smallest locking connector
- 25 cm ready wire – no crimping
- Genuine JST quality
Disadvantages
- Male side only
- 2 A limit per pin
Final Summary
The 4-pin male JST PH 2.0 mm connector with 25 cm wire is the most practical solution for quick, reliable connections in electronics projects.
