ماژول مبدل DC-DC کاهنده XL4015 ظرفیت 5 آمپر با کنترل جریان مدل HW-064
ماژول مبدل DC-DC کاهنده XL4015 مدل HW-064 یکی از پرفروشترین و کارآمدترین ماژولهای گامپایین (Buck Converter) در بازار الکترونیک است که با قابلیت کنترل جریان و ولتاژ ثابت (CC/CV)، برای کاربردهای متنوعی مانند شارژ باتریهای لیتیوم، درایور LED، منبع تغذیه آزمایشگاهی و پروژههای DIY ایدهآل عمل میکند. این ماژول بر پایه چیپ XL4015E1 ساخته شده و با راندمان تا 96%، نویز پایین و حفاظتهای داخلی، گزینهای مطمئن برای مهندسان و علاقهمندان الکترونیک محسوب میشود.
دلایل خرید ماژول مبدل DC-DC کاهنده XL4015 5 آمپر HW-064
اگر به دنبال یک مبدل ولتاژ قابل اعتماد با ظرفیت بالا هستید، این ماژول دلایل قانعکنندهای برای انتخاب دارد:
- راندمان بالا و صرفهجویی انرژی: با راندمان 96%، حرارت کمتری تولید میکند و برای پروژههای طولانیمدت مناسب است، بر خلاف مدلهای ارزانتر که تا 80% راندمان دارند.
- کنترل دقیق جریان و ولتاژ: قابلیت CC/CV برای شارژ ایمن باتریها و محدود کردن جریان تا 5 آمپر، که از آسیب به مدار جلوگیری میکند – ایدهآل برای کاربران حرفهای.
- قیمت رقابتی و دسترسی آسان: با قیمتی مقرونبهصرفه در دسترس است و در ایران با گارانتی عرضه میشود.
- حفاظتهای جامع: شامل حفاظت از جریان بیش از حد، اتصال کوتاه و حرارتی، که دوام آن را تا 85 درجه سانتیگراد تضمین میکند.
- کاربردهای گسترده: مناسب برای LED درایور، منبع تغذیه 12V به 5V، و شارژ لیتیوم-یون.
ویژگی کلیدی شاخص
کنترل جریان و ولتاژ ثابت (CC/CV) با دقت بالا: این ویژگی امکان تنظیم دقیق جریان تا 5 آمپر و ولتاژ تا 36 ولت را فراهم میکند، که برای شارژ ایمن باتریهای لیتیوم یا تغذیه LEDهای پرقدرت ایدهآل است. نشانگر LED وضعیت CC/CV را نمایش میدهد و کاربری را آسانتر میکند.
ویژگیهای کلیدی ماژول XL4015 5 آمپر HW-064
این ماژول با طراحی کامپکت (ابعاد 51x26x14 میلیمتر) و قابلیتهای پیشرفته، برجسته است. ویژگیهای کلیدی با هایلایت رنگی:
- ورودی ولتاژ گسترده 4-38V: امکان استفاده از منابع متنوع مانند باتریهای 12V یا آداپتورهای 24V.
- خروجی قابل تنظیم 1.25-36V و 0-5A: دو پتانسیومتر چنددورهای برای تنظیم دقیق با دقت ±0.8%.
- کنترل CC/CV با LED نشانگر: حالت ثابت جریان برای شارژ باتری و ثابت ولتاژ برای منبع تغذیه پایدار.
- فرکانس سوئیچینگ 180KHz و راندمان 96%: نویز پایین و حرارت کم، مناسب برای مدارهای حساس.
- حفاظتهای داخلی و هیتسینک: حفاظت از اتصال کوتاه، اضافهجریان و حرارتی، همراه با هیتسینک برای توان 75W.
مزایا و معایب ماژول XL4015 مدل HW-064
مزایا:
- راندمان بالا و تولید حرارت کم، ایدهآل برای پروژههای قابل حمل.
- تنظیم دقیق با پتانسیومترهای چنددورهای، مناسب برای کاربردهای حرفهای.
- قیمت پایین و دوام بالا (تا 85 درجه سانتیگراد).
- قابلیت CC/CV برای شارژ ایمن باتریهای لیتیوم.
- اندازه کوچک و نصب آسان روی بردهای PCB.
معایب:
- نیاز به هیتسینک اضافی برای بارهای کامل 5A در محیطهای گرم (بالای 50 وات).
- عدم حفاظت از قطبیت معکوس ورودی، که نیاز به دیود خارجی دارد.
- پتانسیومترها حساس هستند و ممکن است با لرزش جابجا شوند (توصیه: استفاده از چسب).
- حداکثر ولتاژ خروجی محدود به 36V، مناسب نبودن برای کاربردهای خاص.
- بدون نمایشگر دیجیتال در مدل پایه (مدلهای پیشرفته با ولتمتر موجود است).
جدول مشخصات ماژول مبدل DC-DC کاهنده XL4015 5 آمپر HW-064
| مشخصه | جزئیات |
|---|---|
| چیپ اصلی | XL4015E1 |
| نوع مبدل | Buck (کاهنده) غیرایزوله |
| ورودی ولتاژ | 4-38V DC (حداکثر 38V، حداقل 1.5V بالاتر از خروجی) |
| خروجی ولتاژ | 1.25-36V DC (قابل تنظیم) |
| خروجی جریان | 0-5A (توصیهشده کمتر از 4.5A برای دوام) |
| توان خروجی | حداکثر 75W (با هیتسینک) |
| راندمان | تا 96% (بسته به بار و ولتاژ) |
| فرکانس سوئیچینگ | 180KHz ثابت |
| دقت تنظیم | ±0.8% (ولتاژ و جریان) |
| حفاظتها | اتصال کوتاه، اضافهجریان، حرارتی (تا 85°C) |
| ابعاد | 51x26x14 mm (با هیتسینک: 54x23x18 mm) |
| وزن | حدود 20 گرم |
| دمای کاری | -40°C تا +85°C |
| اتصالات | ترمینال پیچدار برای ورودی/خروجی، پتانسیومترهای چنددورهای |
مقایسه ماژول XL4015 HW-064 با نمونههای مشابه
این ماژول را با رقبای محبوب مقایسه میکنیم:
- در مقایسه با LM2596 (3A): XL4015 جریان دو برابری (5A) و راندمان بالاتر (96% vs 80%) دارد، اما LM2596 ارزانتر و سادهتر است. XL4015 برای بارهای سنگین برتر است.
- در مقایسه با XL6009 (افزاینده): XL4015 فقط کاهنده است اما CC/CV دارد؛ XL6009 برای افزایش ولتاژ مناسبتر، اما بدون کنترل جریان.
- در مقایسه با MP1584 (3A کوچک): XL4015 قدرتمندتر و با هیتسینک است، اما MP1584 کامپکتتر (20x15mm) و برای پروژههای کوچک بهتر.
XL4015 در تعادل قدرت و قیمت پیشتاز است.
آموزش استفاده کامل از ماژول XL4015 5 آمپر HW-064 (مرجع تخصصی)
هشدار ایمنی: از عینک و دستکش استفاده کنید؛ ولتاژ بالا خطرناک است.
گام 1: آمادهسازی و نصب
- ابزار مورد نیاز: مولتیمتر، منبع تغذیه 12-24V، بار آزمایشی (مقاومت 10 اهم 50W)، هیتسینک (همراه ماژول).
- اتصالات پایه:
- IN+ و IN- به منبع ورودی (مثلاً 24V).
- OUT+ و OUT- به بار (مثلاً LED یا باتری).
- نصب هیتسینک: پیچ هیتسینک را به چیپ XL4015 محکم کنید.
گام 2: تنظیم ولتاژ ثابت (CV Mode)
- بدون بار، ورودی را وصل کنید.
- پتانسیومتر ولتاژ (V-ADJ، معمولاً سمت چپ) را خلاف جهت عقربه ساعت بچرخانید تا حداقل (1.25V).
- به آرامی در جهت عقربه ساعت بچرخانید تا ولتاژ دلخواه (مثلاً 5V) روی OUT+ و OUT- اندازهگیری شود.
- نکته: حداقل افت ولتاژ 0.3V (ورودی باید 1.5V بالاتر از خروجی باشد).
گام 3: تنظیم جریان ثابت (CC Mode) و محدودسازی
- بار را وصل کنید (مثلاً مقاومت برای شبیهسازی 2A).
- پتانسیومتر جریان (I-ADJ، سمت راست) را در جهت عقربه ساعت بچرخانید تا حداکثر (5A).
- بار را افزایش دهید تا جریان به حد دلخواه (مثلاً 2A) برسد؛ پتانسیومتر را خلاف جهت عقربه ساعت بچرخانید تا LED CC روشن شود.
گام 4: کاربردهای عملی (شارژ باتری لیتیوم)
- برای باتری 3.7V 2200mAh: ولتاژ را به 4.2V، جریان را به 2.2A (1C) تنظیم کنید.
- باتری را وصل کنید؛ ابتدا CC (جریان ثابت) تا 80% شارژ، سپس CV (ولتاژ ثابت) تا کامل.
- زمان شارژ: حدود 1.5 ساعت. نظارت با مولتیمتر ضروری است.
گام 5: عیبیابی و نگهداری
- مشکل: خروجی صفر: قطبیت معکوس چک کنید؛ دیود 1N4007 به ورودی اضافه کنید.
- مشکل: حرارت زیاد: فن یا هیتسینک بزرگتر؛ بار را زیر 4A نگه دارید.
- نگهداری: هر 6 ماه پتانسیومترها را چک کنید؛ از گردوغبار دور نگه دارید.
- نکته پیشرفته: برای کنترل دیجیتال، از آردوینو و پتانسیومتر دیجیتال (MCP41xxx) استفاده کنید.
Full English Description
XL4015 5A DC-DC Buck Converter Module with Current Control HW-064

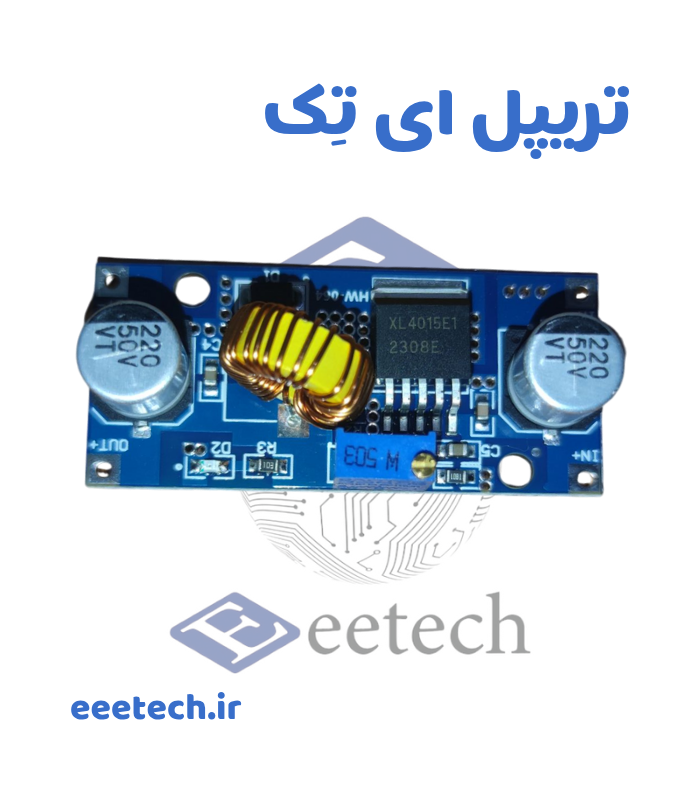

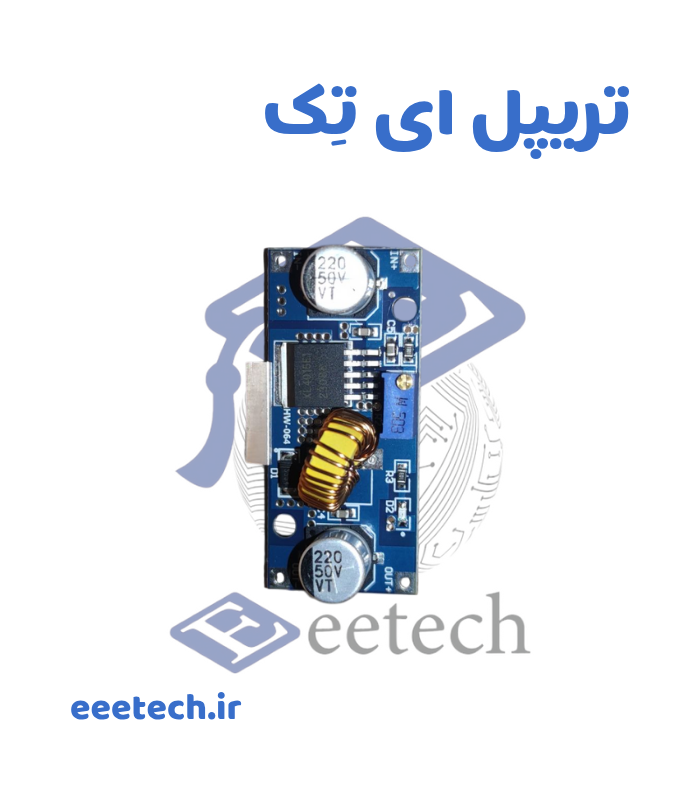

Image: Close-up of XL4015 HW-064 with heatsink and screw terminals
The XL4015 HW-064 DC-DC buck converter module is a highly efficient step-down module, featuring constant current/constant voltage (CC/CV) control for applications like lithium battery charging, LED driving, lab power supplies, and DIY electronics. Built around the XL4015E1 chip, it offers up to 96% efficiency, low ripple, and robust protections, making it a reliable choice for engineers and hobbyists.
Key Reasons to Buy
- High Efficiency & Energy Savings: 96% efficiency minimizes heat, outperforming cheaper models at 80%.
- Precise CC/CV Control: Limits current to 5A safely, ideal for battery protection.
- Affordable & Accessible: Competitively priced with warranty in Iran.
- Comprehensive Protections: Over-current, short-circuit, thermal shutdown up to 85°C.
- Versatile Applications: LED drivers, 12V-to-5V supplies, and lithium-ion charging.
Key Feature Highlight
Constant Current/Voltage (CC/CV) with High Precision: Enables precise adjustment of current up to 5A and voltage up to 36V, perfect for safe lithium battery charging or high-power LED driving. LED indicator shows CC/CV status for ease of use.
Key Features (Highlighted)
- Wide 4-38V Input: Supports diverse sources like 12V batteries or 24V adapters.
- Adjustable 1.25-36V/5A Output: Dual multi-turn pots for ±0.8% precision.
- CC/CV with LED Indicator: Constant modes for safe charging.
- 180kHz Switching & 96% Efficiency: Low noise for sensitive circuits.
- Built-in Protections & Heatsink: Handles 75W continuously.
Pros & Cons
Pros:
- Superior efficiency and low heat for portable projects.
- Accurate multi-turn adjustments for professional use.
- Budget-friendly with high durability (85°C rating).
- Safe CC/CV for lithium charging.
- Compact PCB-mount design.
Cons:
- Requires extra heatsink for full 5A in hot environments (>50W).
- No input reverse polarity protection (add diode).
- Sensitive pots may shift with vibration (use glue).
- Output capped at 36V, not for ultra-high apps.
- Base model lacks digital display (upgrades available).
Specifications Table
| Specification | Details |
|---|---|
| Core Chip | XL4015E1 |
| Converter Type | Non-isolated Buck |
| Input Voltage | 4-38V DC (Max 38V, min 1.5V above output) |
| Output Voltage | 1.25-36V DC (Adjustable) |
| Output Current | 0-5A (Recommended <4.5A) |
| Output Power | Max 75W (with heatsink) |
| Efficiency | Up to 96% |
| Switching Frequency | 180kHz Fixed |
| Adjustment Accuracy | ±0.8% (Voltage/Current) |
| Protections | Short-circuit, Over-current, Thermal (up to 85°C) |
| Dimensions | 51x26x14 mm (with heatsink: 54x23x18 mm) |
| Weight | ~20g |
| Operating Temp | -40°C to +85°C |
| Connections | Screw terminals, Multi-turn pots |
Image: Schematic view of XL4015 with potentiometers and terminals
Comparison with Similar Modules
- Vs. LM2596 (3A): XL4015 doubles current (5A) with better efficiency (96% vs 80%); LM2596 cheaper for basics.
- Vs. XL6009 (Boost): XL4015 for stepping down only, but adds CC; XL6009 for voltage increase.
- Vs. MP1584 (3A Mini): XL4015 more powerful with heatsink; MP1584 smaller for tiny projects.
Complete Usage Tutorial (Professional Reference)
This step-by-step guide ensures safe, expert-level operation. Use a multimeter for verification. Safety Note: Wear goggles/gloves; high voltage is hazardous.
Step 1: Preparation & Installation
- Tools Needed: Multimeter, 12-24V supply, 10Ω 50W load resistor, heatsink (included).
- Basic Wiring: IN+/IN- to input source (e.g., 24V); OUT+/OUT- to load (e.g., LED/battery).
- Heatsink Mounting: Secure to XL4015 chip for heat dissipation.
Image: XL4015 input/output wiring diagram
Step 2: Constant Voltage (CV) Adjustment
- No load connected; power input.
- CCW turn V-ADJ pot (left) to min (1.25V).
- CW turn to desired voltage (e.g., 5V) measured at OUT+/OUT-.
- Tip: Input must be 1.5V > output; dropout 0.3V min.
Step 3: Constant Current (CC) Limit Setting
- Connect load (e.g., resistor for 2A simulation).
- CW turn I-ADJ pot (right) to max (5A).
- Increase load until current hits desired limit (e.g., 2A); CCW turn until CC LED lights.
Image: XL4015 voltage and current adjustment potentiometers
Step 4: Practical Application (Lithium Battery Charging)
- For 3.7V 2200mAh: Set 4.2V voltage, 2.2A (1C) current.
- Connect battery; starts in CC to 80%, switches to CV.
- Charge time: ~1.5 hours. Monitor with multimeter.
Step 5: Troubleshooting & Maintenance
- Issue: No Output: Check polarity; add 1N4007 diode to input.
- Issue: Overheating: Add fan/larger heatsink; limit <4A.
- Maintenance: Check pots every 6 months; keep dust-free.
- Advanced: Digital control via Arduino + MCP41xxx pot.
