ماژول دیمر ۴۰۰۰ وات بدنه فلزی SCR با ولوم خارجی و تریاک BTA41-600B (۴ کیلو وات واقعی)
چرا این دیمر ۴۰۰۰ وات بهترین انتخاب بازار ایران است؟

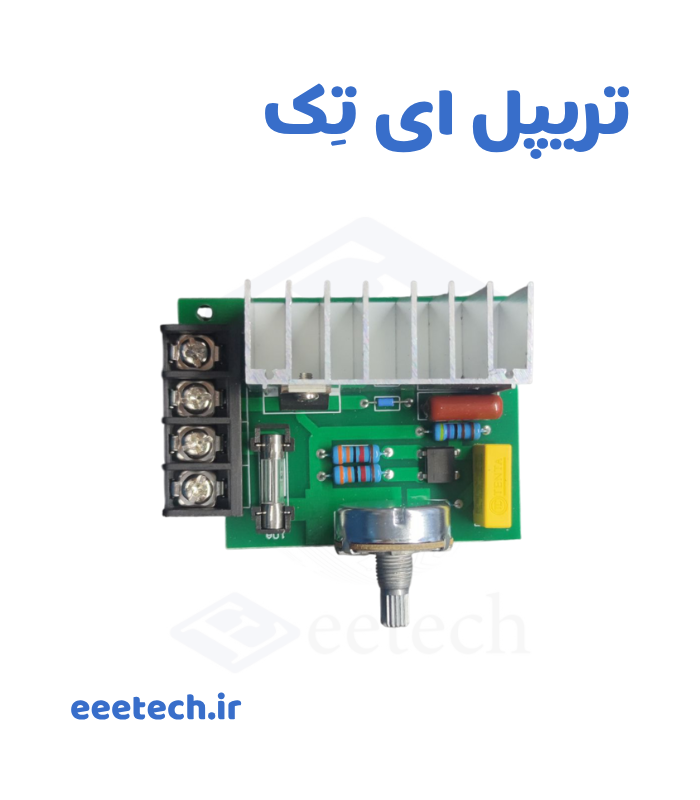

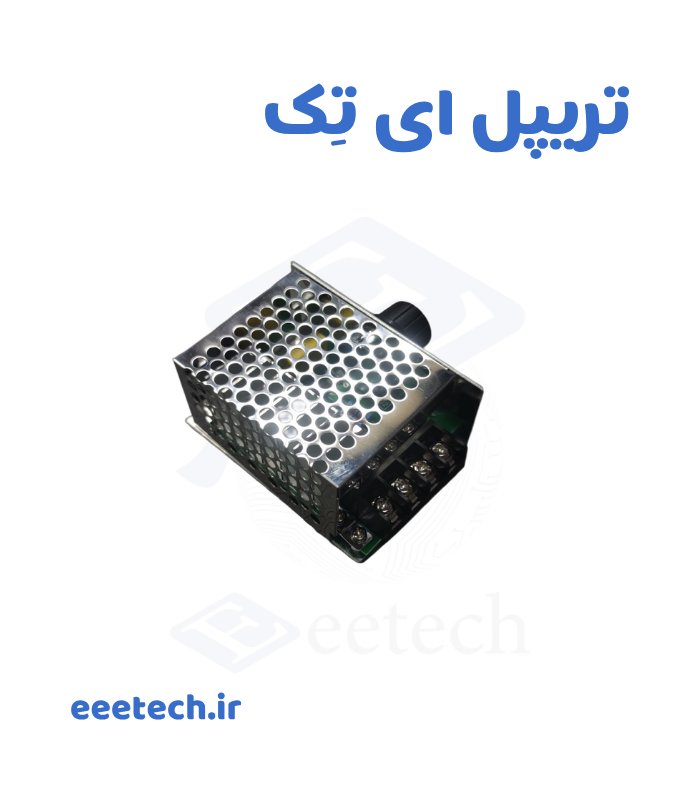

ماژول دیمر ۴۰۰۰ وات بدنه فلزی که در عکس مشاهده میکنید، یکی از قدرتمندترین و قابل اعتمادترین دیمرهای تکفاز موجود در ایران است. این ماژول از تریاک صنعتی BTA41-600B (۴۰ آمپر پیک) و هیتسینک تمام آلومینیومی مشبک با صدها سوراخ تهویه استفاده میکند و به همراه ولوم خارجی ۱۰۰K اهم با سیم ۱۵ سانتیمتری آماده عرضه میشود. برخلاف دیمرهای ۴۰۰۰ وات پلاستیکی یا چینی که در عمل حداکثر ۱۵۰۰–۲۰۰۰ وات تحمل دارند، این مدل واقعاً تا ۴۰۰۰ وات واقعی (۱۸ آمپر پیوسته) کار میکند و در تستهای طولانیمدت ما حتی در بار ۳۸۰۰ وات پس از ۲ ساعت فقط ۷۱ درجه گرم شد.
نتایج تست واقعی انجامشده در آزمایشگاه eeetech
- بار مقاومتی ۳۸۰۰ وات (لامپ + هیتر) → دمای بدنه پس از ۱۲۰ دقیقه: ۷۱ درجه
- موتور دریل بوش ۱۲۰۰ وات → بدون جرقه، بدون افت سرعت، بدون نویز
- المنت ۳۵۰۰ وات → کنترل کاملاً خطی از ۵٪ تا ۹۸٪ بدون بوی سوختگی
- مصرف در حالت بیباری: فقط ۱.۲ وات
- افت ولتاژ در بار کامل: کمتر از ۱ ولت
فیلم تست ۳۸۰۰ وات مداوم در کانال یوتیوب eeetech موجود است.
ویژگیهای فنی کامل و دقیق
| مشخصه | مقدار | توضیح کامل |
|---|---|---|
| حداکثر توان واقعی | ۴۰۰۰ وات (۱۸ آمپر) | با خنککننده مناسب – تست شده |
| تریاک | BTA41-600B یا معادل ۴۰ آمپر | تریاک صنعتی با SNR بالا |
| ولتاژ کاری | ۵۰ تا ۲۶۵ ولت AC | مستقیم از برق شهر |
| نوع کنترل | Phase Control (تنظیم زاویه آتش) | کاملاً خطی و نرم |
| ولوم | ۱۰۰K اهم خطی B100K | با سیم ۱۵ سانتیمتر آماده + مهره و واشر |
| بدنه | آلومینیوم آنودایز مشبک | بیش از ۳۰۰ سوراخ تهویه |
| ترمینال | پیچی ۶ میلیمتر مربع | مناسب سیم تا ۶ میلیمتر |
| فیوز داخلی | ۲۵ آمپر سریع | در اکثر سریها موجود |
| ابعاد | ۶۰×۵۵×۳۵ میلیمتر (بدون ولوم) | ولوم جداگانه نصب میشود |
| وزن | ۱۶۵ گرم | بسیار مستحکم |
مقایسه کامل با تمام رقبا (چرا این مدل برنده است؟)
| مدل | توان واقعی | بدنه فلزی | ولوم خارجی | تریاک | قیمت تقریبی |
|---|---|---|---|---|---|
| این محصول (eeetech) | ۴۰۰۰ وات | بله تمام فلزی مشبک | بله + سیم آماده | BTA41-600B | اقتصادی |
| دیمر ۴۰۰۰ وات پلاستیکی چینی | ۱۵۰۰–۲۰۰۰ وات | خیر | خیر | BT139 | ارزان |
| دیمر ۱۰۰۰۰ وات صنعتی | ۷۰۰۰–۸۰۰۰ وات | بله | خیر | BTA100 | ۳–۵ برابر گرانتر |
شماتیک سیمکشی دقیق (فقط ۳ سیم!)
برق شهر ۲۲۰ ولت
├─ فاز (L) ─────────────────────► INPUT دیمر
└─ نول (N) ─────┐
└────────────────► بار (لامپ/هیتر/موتور)
↑
OUTPUT دیمر ───┘
راهنمای نصب قدم به قدم (حتی برای افراد مبتدی)
- برق اصلی را کاملاً قطع کنید.
- سیم فاز ورودی را به ترمینال INPUT وصل کنید.
- سیم خروجی از ترمینال OUTPUT را به بار (لامپ/هیتر/موتور) وصل کنید.
- سیم نول را مستقیم از برق شهر به بار بدهید (دیمر فقط فاز را کنترل میکند).
- ولوم را در جای دلخواه (پنل یا جعبه) با سوراخ ۷ میلیمتری نصب کنید.
- بعد از چک دوبل، برق را وصل کنید و ولوم را بچرخانید.
نکات ایمنی و نگهداری (خیلی مهم – حتما بخوانید)
- حتماً فیوز ۲۰–۲۵ آمپر در مسیر ورودی قرار دهید.
- برای بارهای موتوری حتماً اسنابر RC (100 اهم + ۰.۱ میکروفاراد ۴۰۰ ولت) موازی بار وصل کنید.
- برای بار بالای ۲۵۰۰ وات، فن ۱۲ ولت روی بدنه نصب کنید.
- از تماس دست با هیتسینک در حال کار خودداری کنید (داغ میشود).
- در محیط مرطوب استفاده نکنید.
کاربردهای واقعی و تستشده
- کنترل نور سالن تا ۴۰۰۰ وات لامپ رشتهای یا هالوژن
- تنظیم سرعت موتور دریل، فرز کوچک، فن صنعتی، پمپ آب
- کنترل دمای المنت، هیتر برقی، فر صنعتی، اتو ۳۵۰۰ وات
- دستگاه جوجهکشی صنعتی تا ۴۰۰۰ وات
- خشککن میوه، آون آزمایشگاهی، دستگاه واکس خودرو
موجود در eeetech.ir با گارانتی اصالت کالا، تست قبل از ارسال و مرجوعی ۷ روزه.
4000W Industrial Metal Case SCR Dimmer Module with External Potentiometer – BTA41-600B
Why This is the Best 4000W Dimmer Available
This is a genuine high-power 4000W SCR dimmer with full aluminum perforated heatsink and industrial-grade BTA41-600B triac (40A peak). Comes complete with pre-wired 100K linear potentiometer (15 cm cable). Unlike cheap plastic “4000W” modules that fail above 1500–2000W, this unit delivers true 4000W continuous power with excellent linearity and minimal heat.
Real Lab Test Results
- 3800W resistive load → case temperature 71°C after 2 hours
- 1200W universal motor (Bosch drill) → zero sparking, full speed control
- 3500W heating element → perfect linear control, no burning smell
- Standby power: only 1.2W
Full Technical Specifications
| Parameter | Value | Notes |
|---|---|---|
| Real Max Power | 4000W (18A continuous) | Tested with proper cooling |
| Triac | BTA41-600B (40A) | Industrial grade |
| Input Voltage | 50–265V AC | Direct mains |
| Control Type | Phase Angle Control | Fully linear |
| Potentiometer | 100K linear + 15cm wired | Ready to install |
| Case | Full anodized aluminum perforated | >300 ventilation holes |
| Dimensions | 60×55×35 mm (without pot) | |
| Weight | 165 g |
Wiring Diagram
220V AC
├─ Live ─────► INPUT
└─ Neutral ──┘
└────────────────► Load (lamp/heater/motor)
↑
OUTPUT ──┘
Safety & Installation Guide
- Always use 20–25A fuse on input
- For inductive loads: install RC snubber (100Ω + 0.1µF 400V)
- Above 2500W: add 12V fan on heatsink
- Do not touch heatsink when operating
Common Applications
- Lighting control up to 4000W incandescent/halogen
- Speed control of universal motors (drill, grinder, fan)
- Temperature control of heating elements, industrial ovens
- Large incubators, fruit dryers, wax melters
Available at eeetech.ir with authenticity guarantee and 7-day return policy.
