🔊 ماژول آمپلیفایر استریو دو کاناله مدل XH-M567 | تراشه TPA3116D2 | توان واقعی 2×80 وات
🎯 معرفی جامع محصول

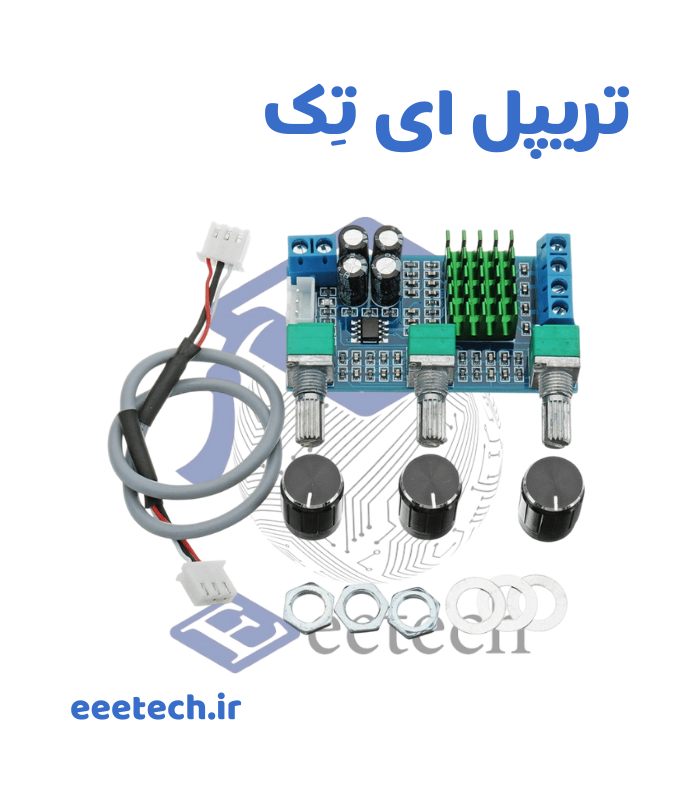

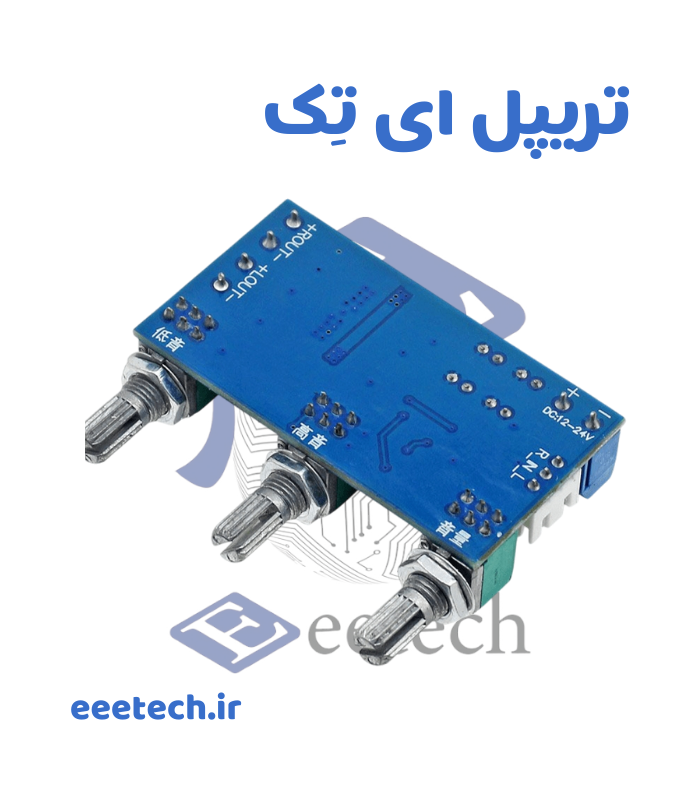

ماژول XH‑M567 یک آمپلیفایر با کیفیت حرفهای در قالب ماژول دیجیتال (کلاس D) است، مجهز به تراشه TPA3116D2 از شرکت Texas Instruments. این ماژول قابلیت تولید دو کانال 80 وات واقعی خروجی (جمعاً 160 وات) با بهرهوری بالا را دارد؛ مناسب افرادی که به دنبال یک تقویتکننده کمحجم، اقتصادی و حرفهای برای اسپیکرها یا پروژههای صوتی هستند.
🧠 مبانی عملکرد
-
تکنولوژی کلاس D: بهرهوری >90٪ با حرارت کمتر نسبت به آمپلیفایرهای کلاس AB
-
TPA3116D2: توانایی تولید 50W×2 در بار 4Ω و ولتاژ 21V
-
مدارهای محافظ داخلی: شامل حفاظت در برابر اتصال کوتاه، ولتاژ بالا/پایین، حرارت و تشخیص جریان
📋 مشخصات فنی ماژول
| ویژگی | مقدار |
|---|---|
| مدل ماژول | XH-M567 |
| تراشه اصلی | TPA3116D2 (Texas Instruments) |
| نوع خروجی | استریو دو کاناله (چپ و راست) |
| توان واقعی خروجی | 80 وات × 2 (در 24V و بلندگوی 4Ω) |
| ولتاژ کاری | 12 ولت تا 24 ولت DC |
| جریان پیشنهادی منبع تغذیه | حداقل 5 آمپر |
| مقاومت بلندگو قابل اتصال | 4Ω تا 8Ω |
| راندمان (Efficiency) | بیش از 90٪ |
| محافظتها | اتصال کوتاه، ولتاژ زیاد، دمای بالا، اشباع ورودی |
| ابعاد ماژول | تقریباً 6 × 3.2 × 1.4 سانتیمتر |
| خنککننده | فاقد هیتسینک – استفاده در توان بالا نیازمند خنکسازی است |
| تنظیم صدا | ندارد (ولوم جداگانه نیاز است) |
✅ چرا این ماژول را تهیه کنیم؟
| مزیت | توضیح |
|---|---|
| توان خروجی بالا | دو کانال واقعی 80 وات برای سیستمهای صوتی متوسط تا حرفهای |
| کیفیت صوتی مناسب | بر پایه چیپ TI با تفکیک صدای خوب و نویز پایین |
| بهرهوری بالا | راندمان بیش از 90٪، مناسب برای مصرف باتری یا پاور پرتابل |
| نصب آسان | اتصال ساده، بدون نیاز به لحیمکاری پیچیده |
| قیمت مناسب | ارزش خرید بالا نسبت به کیفیت خروجی و پایداری عملکرد |
| محافظت کامل | در برابر اتصال معکوس، دمای بالا، اتصال کوتاه و ولتاژ ناپایدار |
🎧 کاربردها
-
ساخت اسپیکر بلوتوثی یا اسپیکر رومیزی
-
سیستم صوتی خودرو
-
تقویت صدای تلویزیون/کامپیوتر
-
پروژههای آموزشی و تحقیقاتی مرتبط با صدا
-
جعبه صوتی فروشگاهی یا اطلاعرسانی
⚠️ هشدارها و نکات مهم
-
نیاز والوم خارجی برای تنظیم صدا
-
ولتاژ ورودی خارج از محدوده یا اتصال اشتباه => خطر آسیب
-
برای راندمان کامل، استفاده از پاور 24V 5A+ توصیه میشود
-
در مصرف سنگین بهتر است از خنککننده مناسب استفاده شود
🎯 برای چه کسانی مناسب است؟
-
💡 مبتدیها: ماژولی ساده نصبپذیر با توان بالا
-
🎓 دانشجویان/حرفهایها: تنظیم دقیق صدا با امکانات پیشرفته
-
🔧 تکنسینها/DIY: مناسب پروژههای با اسپیکر 4–8Ω و ابعاد کوچک
-
🔊 علاقهمندان به صدا: تجربه صدای واقعی و قدرتمند
🔄 مقایسه سریع با محصولات مشابه
-
XH‑M510: توان 2×100 وات، ورودی RCA
-
ZK‑LT21: استریو+ساب، توان پایینتر (2×15+30 وات)
-
ZK‑XPSM: توان کلی 300W + بلوتوث + سه ولوم
در صورت نیاز، جدول کامل مقایسه را هم میتوان آماده کرد.
🧠 دستهبندی کلی ماژول
| مورد | مقدار |
|---|---|
| نوع ماژول | آمپلیفایر کلاس D دیجیتال |
| تعداد کانال خروجی | دو کانال (چپ و راست) |
| نوع تراشه | TPA3116D2 |
| سطح کاربری | از مبتدی تا حرفهای |
| مناسب برای | بلندگوهای 4Ω تا 8Ω، سیستمهای صوتی پرتابل، خانگی یا خودرویی |
🛠️ پیشنهادات تکمیلی برای نصب حرفهای
-
استفاده از هیتسینک یا مجراهای هوایی در فضای بسته
-
سیمکشی با سطح مقطع مناسب برای جریان بالا
-
افزودن پریامپ لو ولوم برای کنترل دقیق صدا
-
استفاده از فیلتر LC برای بهبود EMI در مصارف صنعتی
