🔊 ماژول آمپلیفایر 200 وات بلوتوثی 4 کانال مدل XH-A397
🎧 تراشه TDA7388 | 📡 بلوتوث داخلی | 🔌 تغذیه 12 ولت | 🚗 مناسب خودرو
🧩 معرفی کلی

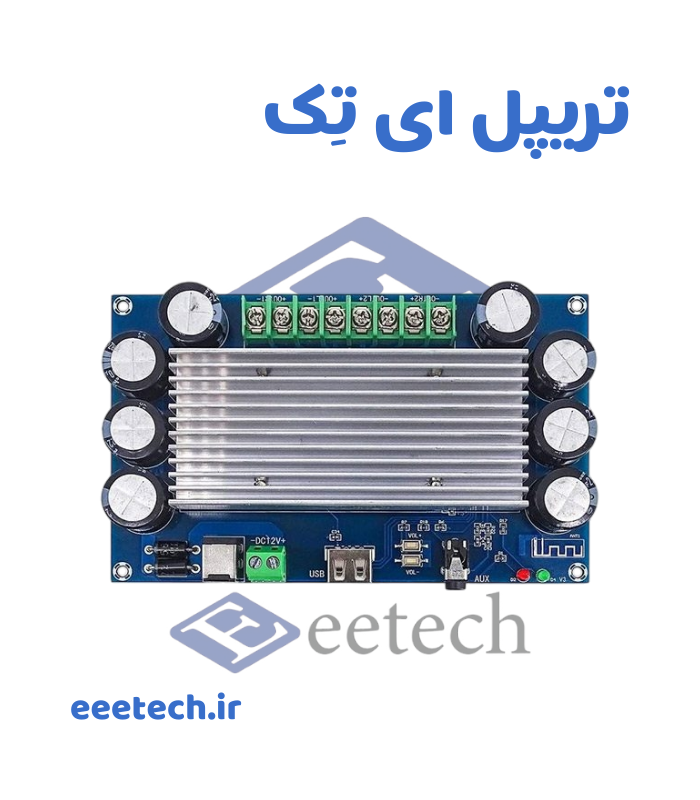

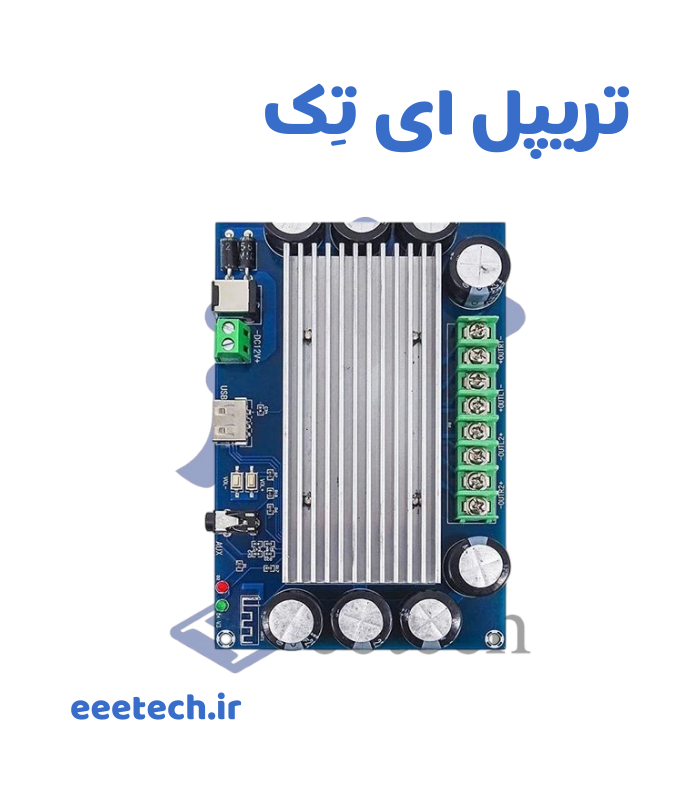

ماژول XH-A397 یک آمپلیفایر چهار کاناله پرقدرت مجهز به تراشه TDA7388 است که به ماژول بلوتوث داخلی نیز مجهز شده تا بدون نیاز به پخشکننده جداگانه، مستقیماً به گوشی یا لپتاپ متصل شود. این ماژول با توان خروجی واقعی 4×50 وات (مجموعاً 200 وات)، انتخابی عالی برای راهاندازی سیستمهای صوتی خانگی، خودرو یا اسپیکرهای چند کاناله است.
⚙️ مشخصات فنی محصول:
| 🧪 مشخصه | 🔍 مقدار |
|---|---|
| 🎯 مدل | XH-A397 |
| 💡 تراشه صوتی | TDA7388 |
| 📡 بلوتوث | داخلی (نسخه 4 یا بالاتر، وابسته به سری ساخت) |
| 🔌 تغذیه مورد نیاز | 12 ولت DC (حداقل 5 آمپر توصیهشده) |
| 🔊 توان خروجی | 4×50 وات (مجموعاً 200W) روی 4Ω |
| 🎚️ ورودی صدا | بلوتوث داخلی و AUX (استریو 3.5mm) |
| 🔈 خروجی صدا | چهار کانال مستقل (FL / FR / RL / RR) |
| 🔰 محافظت | اتصال کوتاه، اضافه بار و دمای بالا |
| 📏 ابعاد حدودی | 70 × 50 میلیمتر |
| ❄️ خنککننده | هیتسینک آلومینیومی، بدون فن |
🧭 دستهبندی کلی
📁 ماژولهای تقویتکننده صدای بلوتوثی چند کاناله مناسب خودرو، اسپیکرهای خانگی، و پروژههای صوتی حرفهای.
🔬 اصل کار و ساختار فنی
تراشه TDA7388 از نوع کلاس AB بوده و در بسیاری از آمپلیفایرهای خودرو استفاده میشود. این ماژول دارای 4 خروجی صدای مستقل است و به دلیل بهرهگیری از ماژول بلوتوث داخلی، بهراحتی میتوانید بدون سیم و نیاز به دستگاه پخش، صدای خود را مستقیماً پخش کنید. ورودی AUX نیز برای استفاده با کابل در نظر گرفته شده است.
🛠️ آموزش نصب و راهاندازی
-
تغذیه 12V با حداقل 5A را به ترمینال برق متصل نمایید.
-
اسپیکرهای پسیو 4Ω را به چهار خروجی مشخصشده متصل کنید.
-
برای استفاده بیسیم، بلوتوث گوشی را روشن کرده و به نام نمایانشده متصل شوید.
-
برای ورودی کابلی، از جک 3.5 میلیمتری AUX استفاده نمایید.
-
ولوم را از روی موبایل یا منبع صدا تنظیم کنید.
🧰 کاربردها
🔸 سیستم صوتی خودرو با 4 اسپیکر
🔸 ساخت اسپیکر اکتیو چهار کاناله
🔸 پروژههای صوتی DIY خانگی یا حرفهای
🔸 سیستمهای صوتی رومیزی یا قابل حمل
🔸 جایگزین آمپلیفایر خودروهای خراب
💡 نکات حرفهای
✔️ توصیه میشود از آداپتور 12 ولت 5 آمپر یا منبع تغذیه سویچینگ پایدار استفاده شود.
✔️ برای بهترین کیفیت، از اسپیکرهای پسیو 4Ω یا 6Ω با توان مناسب بهره بگیرید.
✔️ اتصال همزمان AUX و بلوتوث توصیه نمیشود – یکی را انتخاب کنید.
✔️ در پروژههای با دمای بالا از فن کمکی استفاده کنید.
🎯 چرا این ماژول را تهیه کنیم؟
✅ آمپلیفایر واقعی چهار کاناله با قدرت 200 وات
✅ بلوتوث داخلی با برد مناسب و کیفیت پایدار
✅ پشتیبانی از ورودی سیمی و بیسیم
✅ طراحی فشرده، حرفهای و بدون نیاز به کنترلر اضافی
✅ مناسب خودرو و سیستمهای صوتی چند بلندگو
✅ حفاظت داخلی و عملکرد ایمن و پایدار
