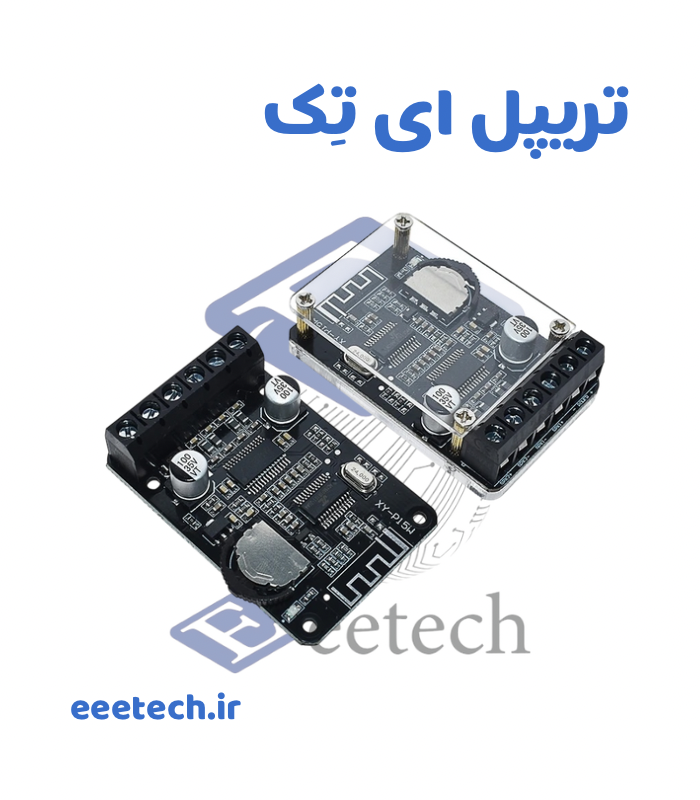

🎵 ماژول آمپلیفایر بلوتوثی XY-P15W | استریو 10 – 20 وات | با جعبه محافظ | نسخه بهروز شده
🧩 اصل کار و عملکرد ماژول
ماژول XY-P15W یک آمپلیفایر صوتی دیجیتال است که به کمک تراشه تقویتکننده داخلی، سیگنال صوتی دیجیتال را از طریق بلوتوث دریافت کرده و آن را به صدای قدرتمند تبدیل میکند. این ماژول مجهز به بلوتوث نسخه 5.0 است و صدایی شفاف، بدون نویز و با مصرف انرژی پایین ارائه میدهد.
🗃 دستهبندی کلی ماژول:
| ویژگی | مقدار |
|---|---|
| دستهبندی اصلی | ماژولهای صوتی و آمپلیفایر |
| نوع تقویتکننده | دیجیتال، کلاس D |
| نوع اتصال | بیسیم (Bluetooth 5.0) و باسیم (AUX) |
| خروجی صدا | استریو 2 کاناله |
| کاربرد | ساخت اسپیکر بلوتوث، سیستم صوتی خودرو، پروژه DIY |
⚙️ مشخصات فنی:
| مشخصه | مقدار |
|---|---|
| 🔌 ولتاژ کاری | 8 تا 24 ولت DC |
| 🔊 توان خروجی | تا 2×30 وات (با 24 ولت و بار 8Ω + هیتسینک) |
| 🎧 امپدانس خروجی پشتیبانیشده | 4Ω / 8Ω / 16Ω |
| 📶 نسخه بلوتوث | 5.0 (سریع، پایدار، کممصرف) |
| 📡 برد بلوتوث | تا 15 متر (در فضای باز) |
| 📏 ابعاد | 50 × 35 × 14 میلیمتر |
| 🔐 محافظتها | اتصال معکوس، اتصال کوتاه، گرمای زیاد (auto recovery) |
🎨 طراحی و امکانات ظاهری
-

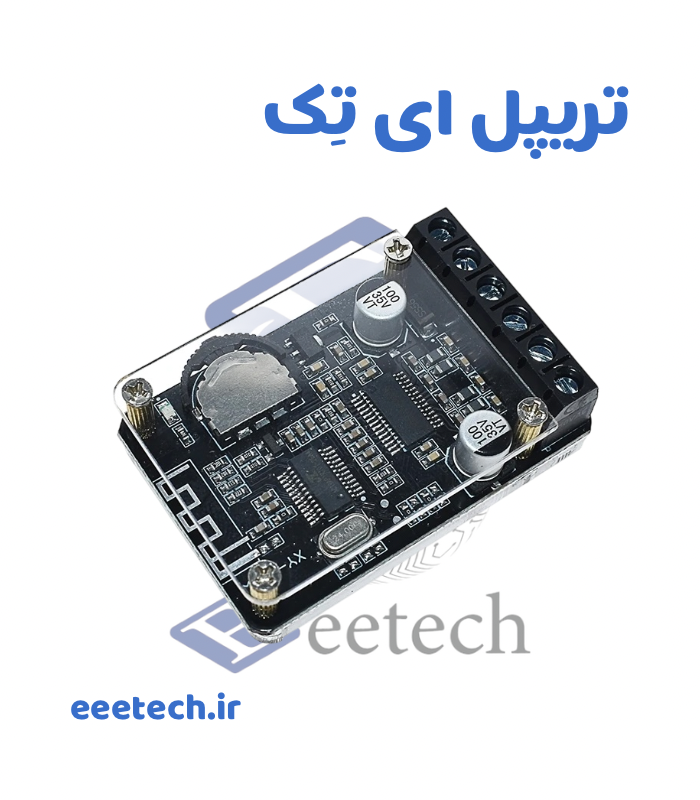

پنل آکریلیک شفاف و مقاوم با زیبایی بصری بالا
-
کلید ولوم چندکاره: تنظیم صدا + توقف/پخش موزیک
-
LED نمایش وضعیت بلوتوث
-
پورت تغذیه DC و کانکتور خروجی بلندگو مجزا
-
مجهز به کانکتور AUX برای ورودی سیمی
🎛 راهنمای نصب و استفاده
-
تغذیه ماژول را به کمک آداپتور 12 یا 24 ولت تأمین کنید.
-
دو عدد بلندگو با امپدانس مناسب (ترجیحاً 8Ω برای توان بالا) متصل کنید.
-
با بلوتوث موبایل به ماژول با نام “XY-P15W” متصل شوید.
-
صدای موزیک را با ولوم فیزیکی یا موبایل کنترل کنید.
-
در صورت نیاز از ورودی AUX برای اتصال باسیم استفاده نمایید.
📌 نکات مهم هنگام استفاده
-
🌡 برای استفاده در ولتاژ بالا (20-24V)، حتماً از هیتسینک مناسب استفاده کنید.
-
⚠ بلندگوهای 4Ω در ولتاژهای بالاتر از 12 ولت باعث آسیب به مدار میشوند.
-
📶 ماژول را از منابع نویز (مودم Wi-Fi، مایکروویو) دور نگه دارید.
-
🧽 قبل از استفاده، پوشش محافظ آکریلیک را از روی پنل جدا کنید.
✅ چرا این ماژول را تهیه کنیم؟
| دلیل | توضیح |
|---|---|
| 🔊 کیفیت صدای عالی | صدایی استریو، پرقدرت و شفاف با تقویت دیجیتال کلاس D |
| 🧠 طراحی هوشمند | پشتیبانی از بلوتوث و AUX + محافظتهای ایمنی |
| 🧰 نصب آسان | فقط با آداپتور و 2 بلندگو راهاندازی میشود |
| 💡 اقتصادی | جایگزین حرفهای اسپیکرهای بلوتوث گرانقیمت |
| 🔧 مناسب پروژه | ایدهآل برای پروژههای DIY، دانشآموزی و اسپیکر دستساز |
🧱 محتوای بستهبندی
📦 درون بسته، موارد زیر را دریافت میکنید:
-
۱ عدد ماژول XY-P15W
-
۲ عدد پنل آکریلیک
-
۴ عدد ستون مسی
-
۸ عدد پیچ اتصال
-
راهنمای اتصال سریع
🧪 پیشنهاد استفاده
✅ توصیهشده برای:
-
ساخت اسپیکر بلوتوثی قابل حمل
-
پروژههای الکترونیکی صوتی
-
جایگزین آمپلیفایر خراب در اسپیکرها
-
نصب در جعبههای سفارشی صوتی خودرو
